　　提示：按设备组计算，配电干线逐项计算累加后，来计算变电所低压母线和变压器的容量。变电所低压母线倍的系数考虑。

　　注明：1、此方法主要用于初步设计或方案设计阶段，负荷的最终确定以实际为准。

　　（1）、在初步设计方案设计阶段时，可采用单位面积容量方法（见表）进行估算。

　　注明：旅游酒店各功能区用电设备组负荷的估算，可推算配电干线截面或配变容量。

　　提示：当线路或电缆采用穿管、槽板或桥架敷设时，其占载率规定在45％以内。

　　SCB10-10/0.4(D,yn11)系列干式绝缘变压器，为建筑变电所中常用。

　　建筑用电设备所消耗的无功功率中，动力（异步电动机）约占70﹪，变压器约占20﹪，线﹪。电动机平均负荷率应在45﹪以上，变压器经济运行负荷率为其额定功率50﹪左右。当前变压器负荷率在70﹪～80﹪时，应选择低损耗的变压器。

　　民用建筑变电所的无功电容补偿，按选定变压器额定容量的25～30﹪来考虑。如酒店建筑的动力设备较多时，可考虑在30～35万博体育在线网页版登录官网﹪选定无功电容补偿容量。也可按动力负荷之和乘以系数来估算，如：Qjs=∑PeKd, Kd取值0.4～0.6。

　　主要的电缆型号有：聚乙烯交联电缆YJV，聚氯乙烯电缆VV, 聚氯乙烯控制电缆KVV。电压等级0.6—1.2KV。

　　YJV59为敷设在水中，能承受较万博体育在线网页版登录官网大的拉力。YJV，ZR-YJV，NH-YJV(0.万博体育在线网页版登录官网6/1.0)电缆的电气与其它参数指标

　　在工程设计中，配电干线米时，应考虑电缆万博体育在线网页版登录官网感性阻抗系数和铜损产生的压降问题，另详见压降计算。线％之间的压降估算值为：

　　UxK（V），（按300-800米内K取值0.98～0.92）。六、工程设计应用

　　说明：照明与动力的总负荷大于消防负荷时，按照明和动力的总负荷来考虑配万博体育在线网页版登录官网电变压器的容量。

　　（注明：配变载容率为80﹪计算，系数取1.25，同时系数K∑取0.8。消防泵、风机负荷不计在内。1—17层含大厅、门厅、客房照明负荷，因风机盘管的负荷不大时，可以合并在照明负荷中计算）。

　　有一商业楼，⑴照明组负荷Pe=200KW（荧光灯），⑵暖通机组Pe=200KW，暖通风机组Pe=30KW，⑶水泵动力组Pe=30KW，⑷客梯动力组Pe=18KW。

　　（注：Cos为供电网的功率因数，母线，汇流排放大系数K值取1.5倍）。

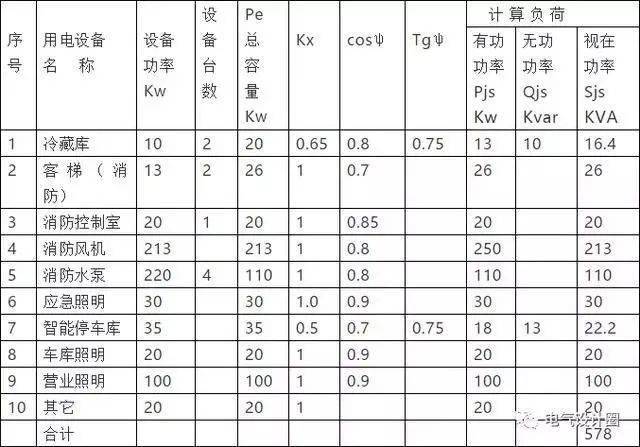

　　某酒店应急发电机功率计算：Pjs发=5781.25=723（KVA）；即：发电机容量应选择为800KW；（发电机容载率为80﹪计算，系数取1.25，）。
